Почему godex не печатает

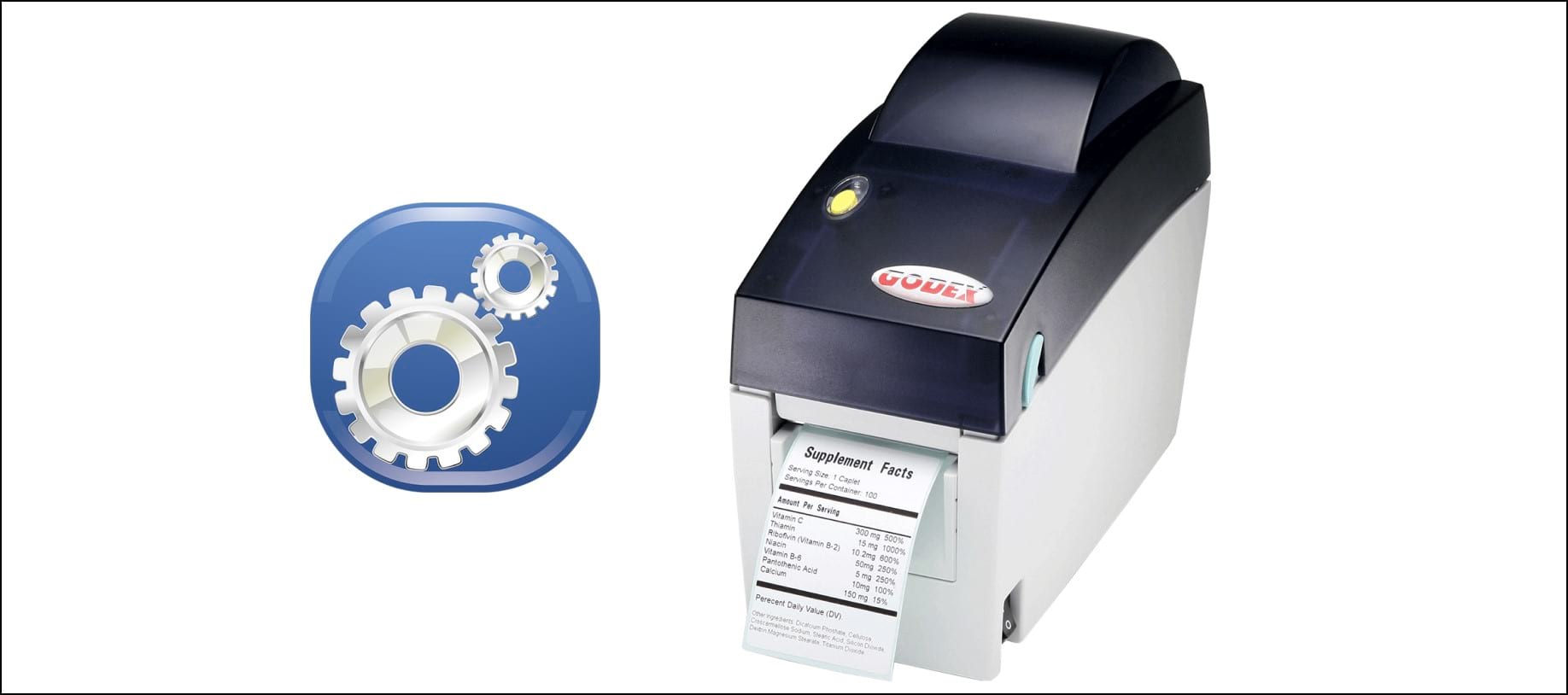

Принтер Godex не печатает этикетку

Если принтер Godex не печатает этикетки, необходимо перенастроить оборудование, согласно инструкции приведенной ниже:

1. Удостоверьтесь, что метки перемещаемого сенсора на краю этикетки находятся в правильной позиции, они должны попадать на бумагу.
2. Выключите устройство, после чего нажмите клавишу «FEED» и удерживайте ее, не отпуская.
3. При нажатой кнопке «FEED» включите принтер. Он должен подать три звуковых сигнала. При этом светодиод с маркировкой «Ready» должен мигать красным светом, светодиод с маркировкой «Status» гореть оранжевым светом. Такая индикация указывает, что устройство находится в режиме калибровки.
4. Можно отпустить клавишу «FEED».
5. Принтер начнет двигать этикетку вперед, сначала с шагом в несколько миллиметров, после чего прогонит три пустых этикетки и уже после выдаст тестовую страницу с готовыми параметрами, светодиод «Ready» при этом, указывая на завершение калибровки, загорится зеленым светом.

Эти действия позволяют перекалибровать принтер в зависимости от типа установленной ленты.

Кроме того, причинами того, что принтер не печатает этикетки, могут являться:

• Заполненная память устройства;
• Открытый печатающий механизм;
• Перегрев головки;
• Отсутствие печатающей ленты;
• Отсутствие этикетки;
• Поломка датчика этикеток.

В том случае, если вы не решили вопрос с печатью этикеток на принтере Godex, настоятельно рекомендуем обратиться к квалифицированным профессионалам за помощью.

Источник

Термотрансферный принтер Godex G500, отличительные особенности, настройка, устранение неисправностей

Godex G500 – термотрансферный принтер с расширенным функционалом и улучшенными техническими характеристиками. Осуществляет печать обычным способом прямой термопечати на термоэтикетках в рулонах и методом термотрансферной печати с применением дополнительной термотрансферной ленты – риббона для нанесения информации на разные виды этикеток – полуглянцевые, полипропиленовые, нейлоновые, сатиновые, полиэстеровые и другие виды синтетических материалов.

Рекомендуемые товары

Бесплатное программное обеспечение для работы:

• Qlabel, программа для автономного создания и печати на принтере (при работе с программой для печати этикеток не требуются сторонние программы и приложения);
• Драйвер для разных версий OS Windows и Linux;
• Работа с программой 1С любых версий;
• Утилиты для настройки режимов работы принтера;
• набор dll библиотек для OS Windows

Отличительные особенности принтера Godex G500

Принтер этикеток Godex G500 применяется в на производстве, в магазинах, на складах, супермаркетах.

Комплектация принтера Godex g500

• Блок питания и шнур блока питания
• USB интерфейсный кабель
• рулон красящей ленты
• ось для красящей ленты (для втулки диаметром 1”) и пустая втулка
• рулон с этикетками
• втулка для рулона этикеток, втулка держателя рулона с этикетками
• ограничительные пластины для рулона с этикетками – 2 шт.
• CD-диск с инструкцией на русском языке и ПО.

Установка драйвера

• Для установки драйвера вставьте компакт-диск в дисковод компакт-дисков/DVD-дисков на компьютере и откройте папку «Драйверы Seagull».
• Выберите файл драйвера и для начала установки щелкните по нему.
• На экране ПК отобразится инструкция.
• Выберите «Установить драйверы принтера» и укажите модель своего принтера.
• Укажите порт, который применяется для подключения принтера к компьютеру.
• Введите имя принтера и назначьте ему необходимые права.
• После завершения установки на экране отобразится сводка настроек принтера.
• Проверьте настройки принтера и щелкните по кнопке «Готово».
• При правильной установке драйвера новый принтер должен отображаться в папке «Принтеры и факсы».

Быстрая настройка принтера

Режим автоматического определения длины этикетки

1. Перед началом настройки проверьте расположение метки перемещаемого сенсора края этикетки, он должен располагаться в верной позиции (попадать на бумагу).
2. После выключения принтера нажмите и удерживайте клавишу FEED. После этого снова включите принтер. Дождитесь, когда светодиод READY замигает Красным, а STATUS – Оранжевым. Это значит, что оборудование вошло в режим калибровки.
3. Отпустите клавишу FEED.
4. Принтер будет выдвигать этикет-ленту сначала на несколько миллиметров, а затем выдвинет 3 пустые этикетки, распечатает тестовую страницу с текущими параметрами, и загорится зелёный светодиод готовности «Ready». В зависимости от установленной этикет-ленты принтер определит режим печати принтера и высоту этикетки.

Выбор режима печати (Термо / Термотрансферная печать).

Принтер godex g500 работает в двух режимах печати:

1. Термопечать осуществляется на термоэтикетках (термобумаге) за счет нагрева термоголовки.
2. Термотрансферная печать переносит изображение на любой носитель с помощью красящей ленты (риббона) методом термопереноса. Если для печати этикеток применяется программное обеспечение QLabel или GoLabel, задайте режим печати в настройках принтера в этом ПО.

Для переключения принтера из одного режима в другой необходимо провести следующую последовательность действий:

1. Выключите принтер и, нажав, удерживайте клавишу FEED .
2. Удерживая FEED, снова включите принтер. После 3 звуковых сигналов клавиши READY и STATUS загорятся красным. Это значит, что принтер вошел в режим термопечати. Отпустите FEED. Принтер в режиме термопечати автоматически напечатает “NOW IS DIRECT THERMAL (DT MODE)”.

Режим термотрансферной печати:

Удерживая FEED, включите принтер. После 3 звуковых сигналов клавиша READY замигает оранжевым, а STATUS — красным – принтер войдет в режим термотрансферной печати. Принтер выведет на печать «NOW IS THERMAL TRANSFER (TT MODE)». Это значит, что устройство находится в режиме термотрансферной печати.

ВНИМАНИЕ!

Подключать и отключать принтер от компьютера можно только при ОТКЛЮЧЕННОМ питании принтера! Печатающую головку устройства чистят мягкой безворсовой фланелью с применением специальных средств (например, технического спирта) при ОТКЛЮЧЕННОМ питании принтера! Печать этикеток из программы 1С 7.7 осуществляется с помощью компоненты на диске, входящем в комплект. Для печати из 1С версий 8.X – используйте Windows-драйверы для принтера.

Источник

Что делать, если принтер печатает пустые этикетки

Часто возникают случаи, когда принтер печатает этикетки через одну или они печатаются пустыми. Многие начинают лезть в настройки компьютера или принтера, но это не приносит никакого результата. Вызывать мастера необязательно, если разобраться с основными причинами такой неприятной ситуации.

Если вы не меняли никаких настроек оборудования, но принтер вдруг начал печатать пустые этикетки, то это может быть следствием нескольких причин.

Основные причины проблемы

Первое, что нужно исключить – это отсутствие подключения к компьютеру или неправильная установка драйверов. Проверьте, вставлен ли шнур от принтера к ПК. Также переустановите драйвера с установочного диска.

Далее можно проверить расходные материалы, которые вы используете. Если вы используете термопринтер, то нужно проверить материал используемых этикеток – термоэтикетки или термотрансферные. Проверить это легко – проведите ногтем по поверхности изделия и если на поверхности останется черная полоса, то это термо. Если полосы нет, то, соответственно, это термотрансферные этикетки, поэтому вы не сможете их печатать на термопринтере. В термотрансферных принтерах нужно проверить риббон (красящую ленту). Красящая стороны ленты может быть наружу или внутрь.

Даже если вы не являетесь специалистом, то проверить тип намотки можно опытным путем. Наклейте этикетку на поверхность красящей ленты и удалите ее. Где именно останется красящий слой на клеевой поверхности изделия (с наружной или внутренней), соответственно, такое и будет направление намотки.

Проверяем настройки принтера

Если после проведенных действие проблема никуда не исчезла, то остается проверить правильность настроек принтера:

• Проверяем способ печати – термо или термотрансферный (определяется, соответственно, по типу самого принтера).
• Границы печатной формы. Устанавливаем нужный размер этикетки, удаляем все ненужные столбы и проверяем горизонтальные линии.
• Считывание материала. Это может быть считывание метки, в роли которой вступает черная метка на подложке (в случае, если материал этикетки не очень плотный). Если печать проводится на текстильной ленте (или другом цельном материале), то тип считывания должен стоять «непрерывный».

Учитывайте, что если принтер эксплуатируется в течение длительного времени, то необходимо периодически проводить чистку печатающей головки.

Решение проблемы на принтере Zebra GK420t

Для наглядности рассмотрим в качестве примера эту проблему на одном из принтеров, который относится к начальному классу и широко используется для печати этикеток.

Zebra GK420t – это термотрансферный принтер, отличающийся высоким качеством печати и достаточной производительностью. У пользователей иногда возникают ситуации, когда он начинает выдавать пустые этикетки при печати.

Эта проблема может быть следствием следующих причин:

• Неправильная регулировка датчика этикеток. Нужно выставить правильное положение датчика, параметров страницы и печати, проверить правильность загрузки красящей ленты. Часто проблема является загрязнением этого датчика.
• Лента этикеток загружена неправильно. На корпусе устройства есть наглядный рисунок, как именно нужно заправлять ленту этикеток и риббона.
• Высота печатного материала установлена неправильно. Эти параметры меняются в соответствующей программе по настройке устройства.
• Недостаточная температура прогрева термоголовки. Проблема решается путем увеличения интенсивности цвета в настройках печати.

Важным этапом в работе принтера является его перекалибровка (нужна при смене размеров или типа загружаемых в устройство материалов). Даже если вы устанавливаете полностью идентичный расходный материал, то перекалибровка все равно нужна, т.к. параметры этикеток периодически меняются в рамках одной партии.

Данная процедура проводится двумя путями – вручную и автоматически. Ручная калибровка выполняется следующим образом:

• Убедитесь в загрузке носителя.
• Включите устройство.
• Нажмите кнопку Feed до тех пор, пока индикатор не начнет мигать зеленым цветом. Отпустите ее.
• Настройка датчика носителя проводится в зависимости от применяемой подложки.

Рулон в автоматическом режиме подается, пока этикетка не зафиксируется на печатающей головке. Происходит печать параметров датчика носителя, после чего они сохраняются в памяти оборудования. После этого устройство готово к работе в прежнем режиме.

В типографии «Варнис» большой выбор принтеров и другого оборудования для печати. В зависимости от ваших задач, можно выбрать модели разной производительности. Наши менеджеры окажут вам помощь в выборе.

Источник

Godex BZB-2: разбираем, разбираемся, ремонтируем.

Принтер этикеток Godex BZB-2 модель EZ-2. Пришел в ремонт с диагнозом не работает, при включении загорается красный светодиод, при нажатии на протяжку ленты, светодиод тухнет. Оперативно принтер починить не удалось, а так как принтер резервный, и клиент не сильно дергал со скоростью ремонта, то ремонт начал делаться в фоновом режиме, то есть в свободное время, между окнами текущих ремонтов. Фоновый ремонт предполагает наличие ведения заметок, иначе по окончании ремонта уже не помнится то, что делалось вначале. Однако обилие поломок в составе одного устройства превысило все допустимые нормы, и заметок набралось на небольшую статью. Забегая немного вперед, хотелось бы отметить, проще было бы сдуть все микросхемы с платы и установить новые. Зато во время ремонта получилось ознакомится архитектурой схемы принтера.

Диагностика

Неисправность со слов клиента, при включении горит красная лампочка, на нажатии клавиши протяжки ленты принтер не реагирует.

Диагностика в мастерской. При включении, из под резинового вала идет дым, термопечатающая головка (ТПГ) моментально разогревается и термоэлементами жжет резиновый вал (подключение от штатного адаптера AC/AC). Поиск в Google схемы на BZB-2 модель EZ-2 — результатов не дал, собственно об этом можно было и так догадаться. Но на форумах данный принтер периодически рассматривается.

Замечание по ремонту — «Напряжение питания AC 13,5 3A», так как блок питания к такому принтеру довольно редкое явление, на время ремонта можно использовать, либо блок питания с Феликса 02К (правда печать будет тускловатая), либо универсальный блок питания для ноутбука с ручной установкой питающего напряжения.

Важное замечание. Несмотря на то, что внешний адаптер выдает переменное напряжение, и на модуле блока питания стоит входной диодный мост, блок питания все равно следует подключать по схеме — на разъеме «+» внутри, «-» снаружи.

Схемотехника, логика работы

Обычно подобный пункт стараюсь размещать в конце материала, но здесь нарушим традицию, иначе ремонт принтера будет сложнее рассматривать. Так как принтер имеет две модификации материнской платы, мы будем рассматривать только вариант с процессором SM5964 (Рис. 1) . Все элементы принтера рассматриваться не будут, только те, которые затронул ремонт.

Рис. 1 Плата управления принтера BZB-2 на процессоре SM5964

Блок питания

Блок питания классический трансформаторный БП. Состоит из понижающего трансформатора (выполнен в виде внешнего адаптера AC 220/13,5 с током на вторичной обмотке не менее 3А ), выпрямителя из четырёх диодов, образующих диодный мост и конденсатора большой ёмкости. Выпрямитель (а точнее два выпрямителя) расположен внутри корпуса принтера и выполнен в виде отдельного модуля (Рис. 2). Первый выпрямитель выполнен на диодах с барьером шотки D5,D6,D7,D8 (SR560 60в, 5А) и конденсаторе C7 (4700мкФ*25в) служит для питания ТПГ и двигателя, напряжение с него поступает на материнскую плату и сразу уходит на разъем ТПГ и двигателя. Второй выпрямитель выполнен на диодах с барьером шотки D1,D2,D3,D4 (SR560 60в, 5А) и конденсаторах C3,C4,C5,C6 (4700мкФ*25в) предназначен для питания материнской платы. На материнскую плату выпрямленное напряжение поступает в виде разъема J1, у которого:

1 pin (красный провод) +13В, питание ТПГ и двигателя.

2 pin (коричневый провод) +13В ток покоя 200мА, питание материнской платы.

3 pin (черный провод) земля.

Рис. 2 Схема встроенного блока питания принтера BZB-2

Выпрямленное напряжение с 2 pin J1 поступает через LC (С10) фильтр на DC-DC конвертер U13 (МС34063) на выходе которого получаем +5В. Конвертер U13 (МС34063) выполнен по классической схеме, на выходе стоит LC (С11,С12) фильтр.

Цепи управления двигателем

Цепь управления двигателя фактически состоит из двух групп (Рис. 3). Одна группа отвечает за ограничение длительности импульса подаваемого на обмотку двигателя (U7 (НС138)+pin1 U1(SM5964 сигнал WR)->U11(LS32)->R9->U10(HC123)–>11pin U9(HC374)) , вторая группа отвечает за чередование фаз(U9(HC374)->U18(ULN2003A)->JP5).

Рис. 3 Цепь управления двигателем принтера BZB-2

Важное замечание по U18 (ULN2003A), менять эту микросхему надо на ULN2003A с такой же буквой, в противном случае при пониженном сетевом напряжении принтер начинает пропускать строки, при повышенном сетевом напряжении, двигатель вообще отказывается запускаться.

Цепи управления ТПГ

Для более глубокого понимания сути материала, желательно ознакомится со статьей «Принцип работы термопечатающей головки»

1,2,14,15 pin – питание для нагревательных элементов, приходит напрямую с блока питания, c 3 pin J1(красный провод).

3,4,12,13 pin – земля

5 pin — +5в питание логических элементов ТПГ

6 pin – выход температурного датчика (для БУ ТПГ 3,3-3,4в), уходит на 6 pin АЦП U6 (ADC0804LCN)

7,8 pin — STB сигнал разрешение печати, этот сигнал (Рис. 4) включает силовые нагревательные элементы ТПГ, приходит с 12 pin U10 (НС123)

Рис. 4 Осциллограмма с 7,8 pin JP6

9 pin сигнал (Рис. 5), неопознан (IN вход данных или CLK запись в сдвиговый регистр), выходит с 13 pin U1 (SM5964), осциллограмма на тесте печати при включении

Рис. 5 Осциллограмма с 9 pin JP6

10 pin сигнал CLK – запись в регистр сохранения 8 pin U1 (SM5964), осциллограммы нет, сигнала нет, и скорее всего осциллограф его просто не отлавливает.

11 pin сигнал (Рис. 6), неопознан (IN вход данных или CLK запись в сдвиговый регистр), выходит с 11 pin U1 (SM5964), осциллограмма на тесте печати при включении.

Рис. 6 Осциллограмма с 11 pin JP6

Цепь датчика температуры

Сигнал с 6 pin JP6 (Рис. 7) поступает на АЦП U6 (ADC0804LCN) в аналоговом виде, напряжение от 0 до 5в (замер для новой ТПГ: 3,3-3,4в), далее преобразовывается в восьмибитовое представление и на шину данных передается через регистр защелку с тремя состояниями на выходе U2 (74HC373), которые в свою очередь забираются по прерыванию INTR идущему с 5 pin АЦП U6 (ADC0804LCN) на 9 pin процессора U1 (SM5964).

Рис. 7 Цепь датчика температуры ТПГ принтера BZB-2

Проявляется неисправность АЦП следующим образом, медленно (очень медленно) печатает тест, и пережигая при этом бумагу. Пример печати при неисправной U6 (ADC0804LCN).

Несмотря на то, что АЦП ADC0804LCN довольно распространенная микросхема, найти ее оперативно оказалось довольно проблематично. Поэтому при отсутствии вышеуказанной АЦП, предлагается следующий вариант:

Микросхема U6 удаляется со своего места

На место шины данных (11-18 pin U6) устанавливается резистивная сборка (просьба не путать с конденсаторной сборкой), в нашем случае использовалась сборка на 4,7кОм. Общий контакт подключается на +5в, придется подгибать и напаивать проводок на соседнюю ножку (20 pin) ранее установленной микросхемы U6.

На ЛА3 собирается генератор на 3-10кГц, выход генератора подключается на место бывшего 5 pin U6. В нашем случае использовался генератор на 3 кГц.

Рис. 8 Генератор на 3 кГц

Так как использована серия КМОП, и были взяты под руку перрвые попавшиеся элементы. То схема получилась такая (Рис. 8).

Цепь сигнала STB (сигнал разрешения печати)

Рассматриваемый сигнал должен находится в активном уровне жестко ограниченное время, во избежание выхода из строя ТПГ. Смотрим схему прохождения сигнала от процессора U1 (SM5964) до разъема ТПГ (JP6 15 pin) рис. 8, как видим схема проста для безобразия. Немного уделим ей внимание. Сигнал с процессора поступает на триггер Шмитта — инвертор U5 (HC14). Триггер Шмитта здесь не только улучшает форму сигнала, но и служит буфером. Далее на сигнал приходит на одновибратор U10 (HC123) у которого длительность выходного импульса определяется внешними времязадающими элементами RС (R38 100кОм) и (C26). Соответственно на U10 (HC123) формируется длительность импульса STB, другими словами яркость печати, однако максимальная яркость ограничивается на железном уровне элементами R38C26.

Рис. 9 Цепь формирования сигнала STB, в цепи управления ТПГ принтера BZB-2

Параллельный порт

Параллельный порт выполнен на регистрах U14 (HC374) и D-триггер U12 (LS74A).

Рис. 10 Схема LPT порта (частичная) принтера BZB-2 Рис 11. Обозначение контактов LPT разъема Centronics

Процессор

Процессор U1 (SM5964), если нет возможности купить, то можно найти на платах скаляра LCD монитора. Взаимозаменяем на W78E516BP (установлен в ФР Феликс02К, РК), 89C60X2 и 89V51RD2.

Ремонт

Ремонт начинаем с самого простого, отключаем ТПГ и включаем принтер без ТПГ.

1. При нажатии клавиши протяжки ленты, принтер выключается. Не поступают сигналы управления двигателем на сборку силовых ключей U18(ULN2003A), которые идут шины данных через регистр U9(HC374). Этим регистром управляет U10(HC123). Меняем U10(HC123) — теперь при нажатии клавиши протяжки ленты принтер не выключается, но и двигатель не работает.

2. При нажатии клавиши протяжки ленты, двигатель не вращается. Меняем U9(HC374), так как с ее выходов нет сигналов на сборку силовых ключей U18(ULN2003A), а сигнал OE на 1 pin U9(HC374) присутствует. После замены U9(HC374) двигатель заработал.

3. При включении принтера на тестовой печати без установленной ТПГ, нет сигнала STB. Не сигнала STB, точнее он есть, но постоянно в активном состоянии. сигнал поступает с процессора U1(SM5964) через буфер U5(HC14) и ограничитель ширины импульса STB U10(HC123). Помогает замена элементов U5(HC14), U10(HC123).

4. При включении принтера на тестовой печати сгорает ТПГ и сгорает цепь формирования сигнала STB U5(HC14), U10(HC123) (ТПГ заведомо исправная, цепь формирования сигнала STB исправна). Смотрим шину питания +5в, по +5в наблюдаются выбросы с амплитудой c характерной для конверторов DC-DC серии 34063 поломкой, неисправен конденсатор в первом плече фильтра. Правда, меняем все три конденсатора, два на выходе C12,C11(100мкФ*50в) в фильтре на выходе U13(34063), один на входе U13(34063) C10(47мкФ*35в). Неисправность устраняется.

5. При включении принтера на тестовой печати, ТПГ не печатает, сигнал STB есть. Помогает замена процессора U1(SM5964). Родного не нашлось, заменили на W78E516BP. Не забываем прошить процессор .

6. При включении принтера на тестовой печати, этикетка печатается медленно и ТПГ пережигает термоленту, при нажатии клавиши протяжки бумаги, двигателя, лента выходит с нормальной скоростью. Вместо штрих кодов печатается мусор (Рис. 12).

Рис. 12 Образец печати тестовой страницы при неисправности ОЗУ принтера BZB-2

Помогает замена ОЗУ U3(62256), после замены, штрих коды печатаются нормально.

7. При включении принтера на тестовой печати, этикетка печатается медленно и ТПГ пережигает термоленту, при нажатии клавиши клавиши протяжки бумаги, двигателя, лента выходит с нормальной скоростью. Неисправен АЦП U6 (ADC0804LCN), так как АЦП не нашлось, заменяем его на его эрзац аналог, генератор 3-10кГц на 5н и шину данных с АЦП подтягиваем к 5в. В нашем случае все заработало на 3 кГц. Принтер запечатал нормально.

8. По LPT порту нет связи с компьютером. Меняем U14 (HC374) и U12(LS74A).

9. При подключению кабеля к LPT порту из принтера идет дым. В положении выключателя «0» дымит R1 в блоке питания, в положении «1» дымит ТПГ . Используется блок питания с выходом на постоянное напряжение, соответственно минус подключен на внутреннюю жилу, плюс на наружную сторону разъема. Для устранения дефекта необходимо завести внешний источник постоянного напряжения следующим образом «+» на внутренний контакт, «-» на наружный контакт.

Итого. Неделя ремонта в фоновом режиме, куча замененных запчастей и куча новых наработок.

Часто задаваемые вопросы

1. При включении принтера BZB-2 горит красная лампочка. Возможны три варианта, рассмотрен каждый в отдельности

1.1. Ошибка говорит о том, что нет ленты в печатающем тракте. Заправьте ленту и нажмите клавишу протяжки ленты, так что бы вышло 5-10 см ленты (производитель рекомендует нажать эту клавишу не менее 7 раз)

1.2. Если лента заправлена, а ошибка (красная лампочка) горит, то нажмите клавишу протяжки ленты после выхода 5-10 см ленты (производитель рекомендует нажать эту клавишу не менее 7 раз), ошибка должна потухнуть.

1.3.Если после нажатия клавиши протяжки ленты ошибка не уходит, требуется настроить датчик края бумаги. Данная операция называется Калибровка принтера BZB-2.

Иногда, при использовании некачественной этикет-ленты, принтер неправильно определяет начало/конец этикетки. В этих случаях требуется корректировка чувствительности сенсора края этикеток. Любые настройки сенсора должны производиться квалифицированным персоналом. Рекомендуется производить настройку в просторном освещенном помещении.

1. Снять верхнюю крышку принтера.

Рис. 13 Регулировка датчика конца бумаги принтера BZB-2

2. Рисунок 13 демонстрирует вид сверху на схему. Настройка производится путем поворота переменного резистора (VR) против часовой стрелки (уменьшение чувствительности сенсора) или по часовой стрелке (увеличение чувств.). Каждый легкий поворот резистора должен быть проверен как минимум 7-кратным нажатием кнопки подачи бумаги. Если Вы используете непрерывную термо-ленту

1. Заправить бумагу под сенсор. Если индикатор состояния светится зеленым, перейти к пункту 3.

2. Медленно подстраивайте переменный резистор (VR) последовательно нажимая на кнопку подачи бумаги (минимум 7 раз) до тех пор, пока индикатор состояния не засветится зеленым.

3. Выньте бумагу из-под сенсора и нажмите кнопку подачи бумаги. Если индикатор состояния светится красным, настройка закончена. В противном случае медленно поворачивайте резистор в обратном направлении, пока индикатор не засветится красным, затем повторите с пункта 1.

Если Вы используете термо-этикетки

1. Снять этикетку с бумажной основы. Заправить бумажную основу под сенсор.

2. Медленно подстраивайте переменный резистор (VR) последовательно нажимая на кнопку подачи бумаги (минимум 7 раз) до тех пор, пока индикатор состояния не засветится красным.

3. Поместить этикетку (на бумажной основе) под сенсор и нажать кнопку подачи бумаги несколько раз. Если индикатор состояния засветился зеленым, Вы закончили настройку. Если индикатор по-прежнему светится красным, повторяйте шаги 2 и 3, пока не достигните зеленого свечения индикатора.

Справочные данные

Образец тестовой печати (Рис. 14). При включении принтера нажать клавишу протяжки бумаги и удерживать не менее 4 сек.

Рис. 14 Образец печати тестовой страницы принтера BZB-2

Микросхемы, так как в интернете можно найти много информации, для удобства и простоты работы будет представлена только структурная схема и распиновка указанных микросхем.
U1 (SM5964)

U3 (62256SL)
U4 (N/A)
U5 (HC14)
