Автокад как сделать овал

Содержание

Для рисования овала в AutoCAD не используется такой же простой процесс, как для рисования круга. Вместо того, чтобы перетаскивать мышь до нужного размера, вам нужно будет отметить несколько точек, чтобы компьютер мог нарисовать овал нужного вам размера. Функция рисования овала называется не инструментом овала, как вы могли подумать, а инструментом эллипса. Этот инструмент позволяет рисовать оба эллипса, которые на одном конце длиннее другого, а также идеальные овалы, одинаковые на обоих концах.

Шаг 1

Откройте AutoCAD и нажмите кнопку «Эллипс» на левой панели инструментов. Рядом с ним появится эллипс с тремя красными точками.

Шаг 2

Щелкните точку на экране, с которой вы хотите начать овал. Это будет один из концов вашего овала. В поле команд внизу должно быть указано «Указывает конечную точку оси эллипса».

Шаг 3

Перетащите мышь вверх и щелкните там, где вы хотите, чтобы другой конец овала был. Эта вертикальная линия, которую вы создаете, будет определять, как будет выглядеть овал. Более короткая линия создает меньший овал, а более длинная линия создает больший. В командном поле должно быть указано «Указывает другую конечную точку оси». Щелкните в том месте, где должна быть верхняя конечная точка. На экране появится кружок.

Шаг 4

Перетащите мышь горизонтально от центра после обозначения этих двух конечных точек. Круг растянется и превратится в овал вместо круга. Растяните овал по горизонтали на нужное расстояние. В командном поле должно быть указано «Укажите расстояние от другой оси». Щелкните мышью, когда эллипс станет достаточно широким, чтобы создать законченный овал.

Популярное на портале

Последние посты2022

Как сбросить таймер лампы проектора (за 10 шагов)

После замены лампы проектора необходимо сбросить счетчик времени работы лампы до заводского значения нуля. Обнуление счетчика времени работы лампы — несложный процесс, однако он отличается для каждой

Как легко восстановить заводские настройки компьютера Dell (за 6 шагов)

Компьютеры Dell PC позволяют пользователю легко восстановить заводские настройки. В зависимости от типа операционной системы Window , установленной на вашем компьютере, процесс основан на нескольких н

Лучший способ использовать файлы MTS в Premiere

MT — это тип файла, который используется для формата видеокамеры высокой четкости AVCHD, что означает Advanced Video Codec High Definition. Обычно этот формат встречается при записи изображений на HD-

Что такое SAP PM?

AP PM — это модуль AP (Системы, приложения и продукты в обработке данных) линейки бизнес-решений. AP PM был специально разработан для использования на заводах. AP ( y tem , Application and Product )

Источник

AutoCAD

Не удалось извлечь оглавление

ЭЛЛИПС (команда)

Автор:

Построение эллипсов и эллиптических дуг.

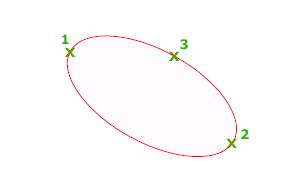

Первые две точки эллипса определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллипса и конечной точкой второй оси.

Отображаются следующие запросы.

Конечная точка оси

Задание первой оси по двум точкам. Угол поворота первой оси задает поворот всего эллипса. Первой может строиться как большая, так и малая ось эллипса.

Длина второй оси отсчитывается от середины первой оси до конечной точки (3) второй оси.

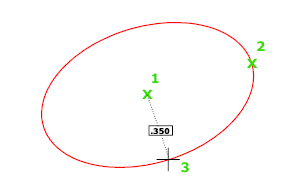

Построение эллипса путем поворота круга относительно первой оси.

Перемещайте перекрестье вокруг центра и нажмите кнопку мыши для построения эллипса. Чем больше угол поворота, тем выше эксцентриситет эллипса. Если угол равен 0, строится круг.

Построение эллиптической дуги.

Угол поворота первой оси задает поворот всей эллиптической дуги. Первой может строиться как большая, так и малая ось эллипса, в зависимости от ее размера.

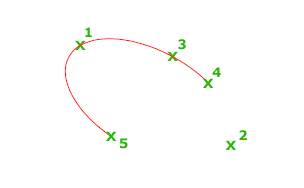

Первые две точки эллиптической дуги определяют местоположение и длину первой оси. Третья точка определяет расстояние между центром эллиптической дуги и конечной точкой второй оси. Четвертая и пятая точки определяют начальный и конечный углы.
