-МАССИВ (команда)

Автор:

Создание из командной строки копий объектов, упорядоченных в массив.

Сохраняет старое поведение командной строки для создания неассоциативного массива, прямоугольного или кругового 2D массива.

Отображаются следующие запросы.

Выберите объекты

Выбор одного или нескольких объектов для использования в качестве основы массива.

Тип массива

Задание построения прямоугольного или кругового массива.

Прямоугольный

Создание прямоугольного массива путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу.

Выбранный объект или базовый элемент помещается в нижний левый угол, а остальные элементы массива создаются в направлении вверх и вправо от него.

Количество строк (—) Задание количества строк с помощью ненулевого целого числа. Если задан один ряд, необходимо задать более одного столбца, и наоборот. Количество столбцов (|||) Задание количества столбцов. Расстояние между строками или размер ячейки Задание расстояния между строками, включая длину объекта для создания массива.

Для добавления рядов вниз необходимо задать отрицательное расстояние между рядами.

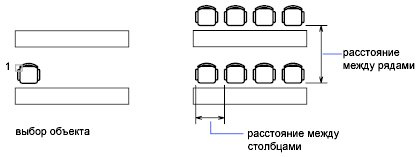

Для одновременного задания расстояния между строками и столбцами укажите два набора координат или местоположения чертежей, которые соответствуют противоположным углам прямоугольника.

Расстояние между столбцами (|||) Указание расстояния между столбцами.

Для добавления столбцов влево необходимо задать отрицательное расстояние между столбцами.

Прямоугольные массивы строятся вдоль базовой линии, определяемой текущим углом поворота шаговой привязки. Этот угол обычно равен нулю, так что строки и столбцы взаимно перпендикулярны и располагаются вдоль осей X и Y . Используйте параметр «Поворот» команды ШАГ для изменения угла и создания массива вращения. Угол поворота хранится в системной переменной SNAPANG.

Полярные

Создает массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

При построении кругового массива базовая точка последнего объекта в наборе используется для всех объектов. Если выбор объектов был сделан с помощью рамки или секущей рамки, то последний объект в наборе устанавливается произвольно. Удаление объектов из набора и добавление объектов к нему также оказывает влияние на то, какой объект будет считаться последним. Набор можно также объединить в блок, размножая затем именно его.

На основании вводимых значений запроса определяется, основана ли конфигурация массива на количестве элементов или на угле, заполняемом элементами массива.

Центр массива Задание центрального положения для массива. Базовая точка

Задание новой базовой точки, которая остается на постоянном расстоянии от центральной точки при построении массива.

Число элементов в массиве Указание общего количества элементов, добавляемых в массив вокруг центральной точки.

Если значение не введено, массив будет создан на основе значений угла заполнения и угла между элементами.

Угол заполнения («+» = прчс, «-» = почс) Определение внутреннего угла между базовыми точками первого и последнего объектов массива. Введите положительное число для поворота элементов против часовой стрелки или отрицательное для поворота по часовой стрелке. Угол между элементами («+» = прчс, «-» = пчс) Определение центрального угла между объектами на основе центральной точки массива и базовых точек объектов массива. Введите положительное число для поворота элементов против часовой стрелки или отрицательное для поворота по часовой стрелке.

Источник

AutoCAD

Не удалось извлечь оглавление

Диалоговое окно «Массив»

Автор:

Создание нескольких копий объектов в виде прямоугольной или круговой привязки.

С помощью параметра «Прямоугольный массив» создается прямоугольный массив путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу. С помощью параметра «Круговой массив» создается массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

Список параметров

Отображаются следующие параметры.

Прямоугольный массив

Создание прямоугольного массива путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу.

Число рядов в массиве.

Если в массиве только один ряд, необходимо задать более одного столбца.

Задание числа столбцов в массиве.

Если в массиве только один столбец, необходимо задать более одного ряда.

Расстояние и направление смещения

Круговой массив

Создает массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

Центр кругового массива. Здесь можно ввести численные значения координат или, нажав «Указать центр массива», указать точку на экране.

Указать центр массива

Закрывает на время диалоговое окно «Массив» для указания центральной точки непосредственно в области рисования.

Способ и значения

Здесь задаются способ и значения для размещения объектов в круговом массиве.

• Способ. Выбор способа размножения объектов в круговом массиве. Способ определяет, какие из полей группы «Способ и значения» будут доступны для ввода. Например, если выбран способ «Число элементов и угол заполнения», ввод значений разрешен только в соответствующие поля.
• Число элементов. Число объектов в полученном массиве. Значение по умолчанию 4.
• Угол заполнения. Задание значения центрального угла между базовой точкой начального и конечного элементов массива. Положительное значение задает отсчет против часовой стрелки. Отрицательное значение задает отсчет по часовой стрелке. Значение по умолчанию 360. Значение 0 не допускается и заменяется на значение по умолчанию.
• Угол между элементами. Задание центрального угла между элементами на основе базовых точек объектов массива и центра массива. Величина угла должна быть положительной. Значение направления по умолчанию — 90.

Поворот элементов в массиве, как показано на образце внутри диалогового окна.

Показ и скрытие дополнительных параметроа в диалоговом окне «Массив». При нажатии кнопки «Больше» появляется ряд дополнительных параметров, а имя кнопки меняется на «Меньше».

Базовая точка объекта

Задание новой базовой точки, которая остается на постоянном расстоянии от центральной точки при построении массива. Конфигурация кругового массива определяется на основе расстояния от центральной точки массива до опорной (базовой) точки на последнем выбранном объекте. Конкретный выбор точки в качестве базовой зависит от типа объекта, как показано в следующей таблице.

Базовые точки, установленные для объектов по умолчанию

Тип объекта	Базовые точки по умолчанию
Дуга, круг, эллипс	Центральная точка
Многоугольник, прямоугольник	Первая угловая точка
Кольцо, отрезок, полилиния, 3D полилиния, луч, сплайн	Начальная точка
Блок, многострочный текст, однострочный текст	Точка вставки
Вспомогательные линии	Середина
Область	Ручка

Использование стандартной базовой точки для расположения элемента кругового массива. Следует снять этот флажок для задания точки вручную.

Задание координат X и Y базовой точки. При нажатии кнопки «Указать базовую точку» диалоговое окно временно закрывается, и пользователь получает возможность указания точки непосредственно на экране. После указания точки диалоговое окно «Массив» вновь появляется на экране.

Выбор объектов

Задание объектов, из которых строится массив. Выбрать объекты можно как до, так и после вызова диалогового окна «Массив». Для того чтобы выполнить выбор, когда окно уже вызвано, следует нажать кнопку «Выбор объектов». Диалоговое окно временно закрывается. По завершении выбора объектов нажмите клавишу ENTER. Диалоговое окно «Массив» появляется вновь. После сообщения «Выбрано объектов:» выводится количество объектов, которые выбрал пользователь.

Область просмотра

Предварительный просмотр изображения массива, соответствующего текущим установкам диалогового окна. Образец динамически обновляется при изменении какого-либо параметра. Однако для этого необходимо перейти к другому полю.

Образец

Закрытие диалогового окна «Массив» и построение массива в текущем чертеже.

Источник

AutoCAD

Не удалось извлечь оглавление

А вы пробовали управлять массивами объектов?

Автор:

Массивы являются необычайно гибкими и поддерживают прямоугольную и круговую расстановку, а также объекты, расположенные вдоль прямолинейной или криволинейной траектории.

Предположим, что необходимо спланировать расстановку выставочных стендов в одном из залов музея. Создан прямоугольник с размерами выставочного стенда. Необходимо расставить стенды в виде простого прямоугольника: четыре строки и четыре столбца.

Создание ассоциативного массива

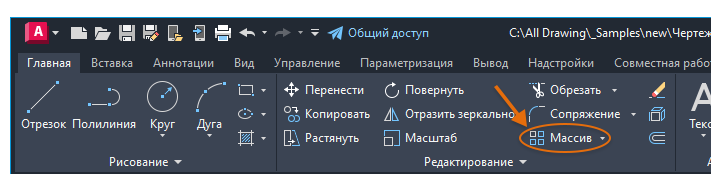

1. Выберите вкладку «Главная» > панель «Редактирование» > «Прямоугольный массив».

Отобразится прямоугольный массив по умолчанию, но необходимо изменить количество стендов и интервал между ними.

Измените значение массива с помощью элементов управления на контекстной вкладке «Массив» ленты.

Результаты можно изменять итеративно, указывая новые значения для строк, столбцов и расстояний между ними.

Замена элементов массива

Теперь предположим, что данному клиенту нужны более массивные и дорогостоящие выставочные стенды в расстановке «стенка к стенке».

Здесь можно сэкономить время за счет ассоциативных массивов. Необходимо лишь заменить базовый элемент, в результате чего произойдет автоматическое обновление элементов в массиве.

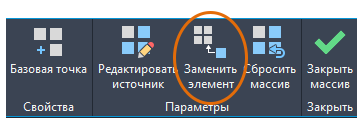

Выберите объект массива и на контекстной вкладке «Массив» ленты выберите «Заменить элемент».

При выборе этой функции произойдет замена всех экземпляров исходных элементов в массиве, однако необходимо будет скорректировать количество строк и интервалы по вертикали.

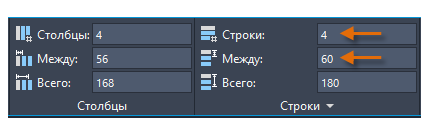

Не снимая выделения с массива, скорректируйте значения на контекстной вкладке «Массив» ленты. В данном случае выберите 3 строки, а в качестве интервала укажите 90. Нажмите клавишу ENTER, чтобы обновить массив.

Можно видеть окончательный результат операции по замене элемента.

Удаление элементов из ассоциативного массива

В реальной жизни массивы не всегда симметричны.

Предположим, только что выяснилось, что в помещении есть несущие колонны. Из-за этого необходимо удалить пару выставочных стендов.

1. Нажав и удерживая клавишу CTRL, выберите пару выставочных стендов, которые необходимо удалить.

Отредактированный массив сохранит все связи, и можно будет по-прежнему изменять строки и столбцы по мере необходимости, в том числе их количество и интервал.

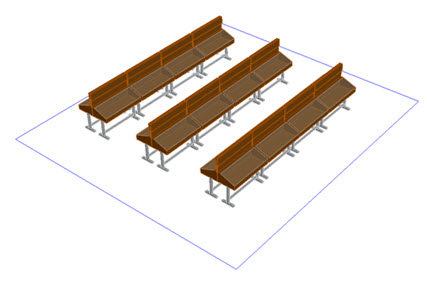

Наконец, такие же операции с массивами применяются при размещении 3D-стендов.

Видеоролики по теме

Для получения дополнительной информации посмотрите следующие видеоролики Autodesk:

Источник

AutoCAD Architecture

Автор:

Эта процедура используется для создания массивов одинаковых линий (например, штриховок и полилиний), архитектурных объектов (например, дверей и стен), AD-полигонов или объектов на основе контура (например, выдавливаний формообразующих элементов и пространств). Можно также создать массив любого содержимого на основании блоков (включая компоненты деталей), составленных из этих типов линий и объектов.

1. Выберите для расстановки линию, объект или блок.
2. Щелкните вкладку «Главная» панель «Редактирование» раскрывающийся список «Массивы» «AD-массив» .
3. Выберите кромку и переместите курсор для указания направления для прямоугольного массива.

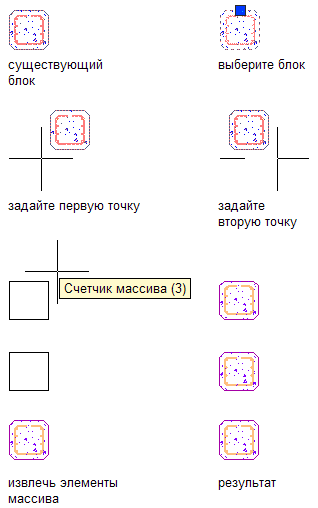

Количество объектов, добавляемых к массиву, отображается в подсказке как «Счетчик массива».

Построение матрицы блока

Для полярного массива, напротив, укажите две точки для установки угла массива, введите значение расстояния смещения от линии или объекта и нажмите клавишу ВВОД.

Щелкните в площади чертежа для указания конечной точки массива.
